ZSF81系列 三倍频发生器

阅读次数:8638
三倍频发生器
ZSF81 - [输入容量()]/[输出容量(kVA)] 三倍频发生器
常规型号
15/3
25/5
35/7

DL/T 848.4-2004 《高压试验装置通用技术条件第4部分》
三倍频发生器、感应电压三倍频发生器、三倍频电源发生器、试验三倍频变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪三倍频感应耐压仪电压互感器倍频交流耐压试验仪

三倍频发生器根据中国标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》,为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的,广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验,以考核互感器的主、从绝缘强度,同时也可对电机及小型变压器的绕组进行感应试验;也可作为短时运行的150Hz电源用。

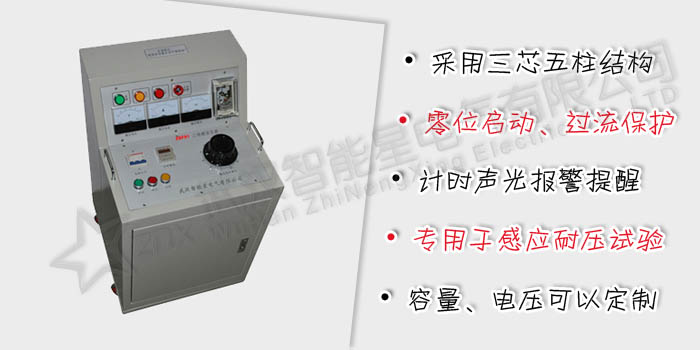

  • 采用三芯五柱结构,将铁芯工作磁通密度选择在饱和磁密以上。
  • 本装置设有过流保护,当升压或耐压过程中出现过流或击穿现象时,接触器断电,切断主回路,起到保护作用。
  • 采有零位启动保护功能,调压器不在零位不能启动。
  • 计时声光报警,直观明了。
型号参数
ZSF81-15/3
ZSF81-25/5
ZSF81-35/7
输入容量
15 kVA
25 kVA
35 kVA
输出容量
3 kVA
5 kVA
7 kVA
输入电压
三相380V     50Hz
输出电压
0-500V
输出频率
150Hz
波形失真
≤5%
空载运行时间
≤5分钟 负载运行时间: 40~60S
海拔高度
≤1000m
环境温度
-10~+40℃
相对湿度
≤95%
