XCJH系列 工频耐压试验装置

阅读次数:6388
工频耐压试验装置
工频耐压试验装置
工频耐压试验装置
工频耐压试验装置
工频耐压试验装置
工频耐压试验装置

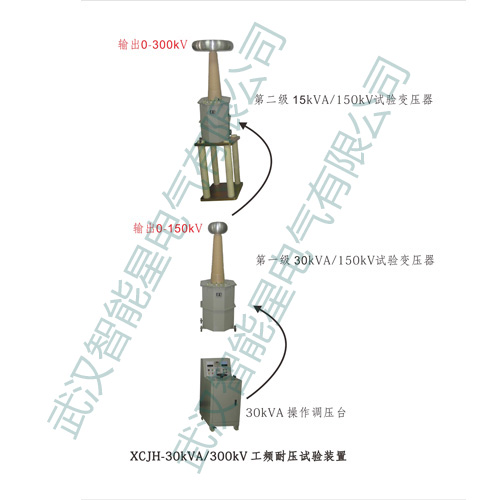

XCJH- [容量(kVA)] /[电压(kV)]工频耐压试验装置



分体式
操作部分:
箱式(不大于5kVA) / 台式
容量:    kVA(小于200kVA)
输入:AC220V / AC380V
试验变压器:
交流 / 交直流
油变 / 干变 / 气变
容量:    kVA(小于200kVA)
输出:AC    kV(小于300kVA)
一体式
箱式(不大于20kV) / 台式(不大于30kV)
容量:     kVA(小于300kVA)
输入:AC220V / AC380V 输出:AC      kV(不大于30kV)



标准高压分压器
保护球隙
直流微安表
放电棒
保护水阻
高压滤波电容
其它:
DL/T 848.2-2004 《高压试验装置通用技术条件第2部分:工频高压试验装置》
高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪、试验变、工频耐压试验装置工频耐压仪交直流耐压装置

工频耐压是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。

XCJH系列工频耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备,用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。

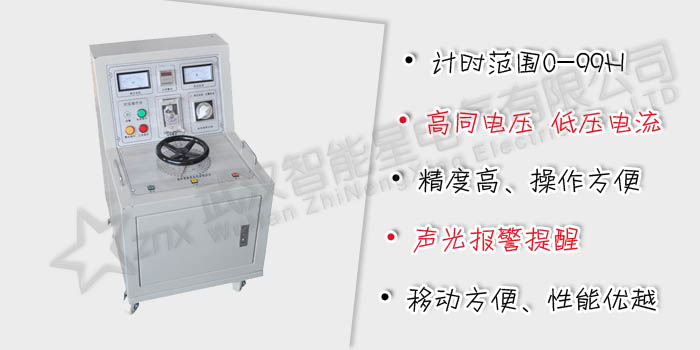

  • 监视功能:高压电压 低压电流 零位指示  电源指示 工作指示 计时指示
  • 保护功能:过流保护、零位启动保护、声光语言报警提醒
  • 采用新型时间继电器,计时范围更广(1S~99H)
  • 采用新型电流继电器,更精确、更可靠,确保人身及设备安全。
  • 试验变压器高压线圈为圆筒多层塔式,由优质聚酯漆包线及高耐压值绝缘材料绕制而成。
  • 试验变压器(5kVA以上)装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
1控制箱(台)参数:(常规参数见下表)
规格
容量

重量(kg
相数
V
A
V
A
2/220
2
1
220
10
0-250
8
14
3/220
3
1
220
15
0-250
12
16
5/220
5
1
220
25
0-250
20
18
10/220
10
1
220
50
0-250
40
80
15/380
15
2
380
37.5
0-430
34.8
90
20/380
20
2
380
50
0-430
46.5
100
25/380
25
2
380
62.5
0-430
58.1
120
30/380
30
2
380
75
0-430
69.7
140
50/380
50
2
380
125
0-430
116.2
160
100/380
100
2
380
250
0-430
232.5
250
说明:如有特殊参数要求,可按用户的技术参数进行设计制作。
2、试验变压器参数:(常规参数见下表)

规格

容量
kVA
低压侧
高压侧
高压侧(交直流变压器)
测量变比
60分钟温升℃
阻抗电压%
空载电流

质量
kg
电压
V
电流
A
交流输出
直流输出
电压kV
电流
电压kV
电流
1.5/50
1.5
200
7.5
50
30
70
21.4
500
50
10
<4
19.5
3/50
3
200
15
50
60
70
42.9
500
50
10
<4
27
5/50
5
200
25
50
100
70
71.4
500
50
10
<4
52
10/50
10
200
50
50
200
70
142.9
500
50
10
<4
80
15/50
15
400
37.5
50
300
70
214.3
500
50
8
<4
120
20/50
20
400
50
50
400
70
285.7
500
50
8
<4
140
30/50
30
400
75
50
600
70
428.6
500
50
8
<4
155
50/50
50
400
125
50
1000
70
714.3
500
50
8
<4
184
10/100
10
200
50
100
100
140
71.4
1000
50
10
<4
135
15/100
15
400
37.5
100
150
140
107.1
1000
50
8
<4
150
20/100
20
400
50
100
200
140
142.9
1000
50
8
<4
215
30/100
30
400
75
100
300
140
214.3
1000
50
8
<4
250
50/100
50
400
125
100
500
140
357.1
1000
50
8
<4
290
10/150
10
200
50
100
66.7
140
47.6
1500
50
10
<4
180
15/150
15
400
37.5
150
100
210
71.4
1500
50
8
<4
200
20/150
30
400
50
150
133.3
210
95.2
1500
50
8
<4
220
30/150
30
400
75
150
200
210
142.9
1500
50
8
<4
280
50/150
50
400
125
150
333.3
210
238.1
1500
50
8
<4
340
说明:如有特殊参数要求,可按用户的技术参数进行设计制作。
上表的重量以油浸式试验变压器为例,干式试验变压器和充气式试验变压器稍有不同。
