Z9209A 高频局部放电巡检仪

阅读次数:3820
高频局部放电巡检仪
局部放电测量GB/T 7354

 电气设备检修技术的发展大致可以分为三个阶段,即故障检修、定期检修和状态检修,状态检修以可靠性为主,它是根据设备的状态而执行的预防性作业。作为电力系统运行的首要要求,供电可靠性日益凸显其重要性,因此状态检修逐步取代了以往的定期预防性检修。状态检修通过对设备关键参数的测量来识别其已有的或潜在的劣化迹象,可在设备不停运的情况下对其进行状态评估。

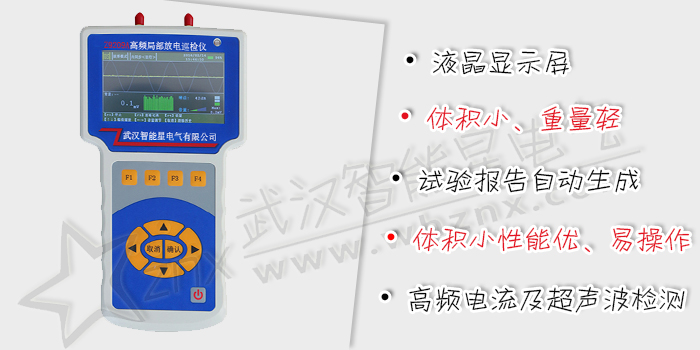

高频局部放电巡检仪针对带电巡检的特点,采用高频电流及超声波两种检测法,其体积小,性能优异,易于操作。可对电缆、变压器(电抗器)等接地线进行测量。本系统采用现代电子和计算机综合技术,实现信号放大(模拟、电子、数字)、滤波、数据采集、数据处理、图形显示、试验报告自动生成,从而完成局部放电的测量、分析。

电力设备内部产生局部放电信号时,会产生冲击的振动及声音。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系,不受电器方面的干扰,但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大,超声波检测法的检测范围有限,但具有定位准确度高的优点。

主机参数

可检测通道数
2个通道,1个HFCT通道,1个US通道
采样精度
12bit
触发方式
内同步,外同步
HFCT参数

检测带宽
100K-50MHz
传输阻抗
>5mV/mA(10MHz )
输出阻抗
50Ω
检测灵敏度
5pC
测量范围
-20~80dB
测量误差
±1dB
分辨率
1dB
输出接口
标准BNC
US参数
频率范围
20kHz-300kHz
输出阻抗
50Ω
检测灵敏度
0.1mV
测量范围
0.1mV~1V
输出接口
标准BNC
硬件
显示屏
4.3” TFT真彩色液晶显示屏
分辨率
480×272
操作
薄膜按键
存储
SD卡标配16G卡,最大支持32G
接口
3.5mm立体声耳机插孔

DC-005低压直流充电器输入口

充电LED指示灯

RS232调试口

USBD同步口

USB2.0

网口

SD卡插槽

CH1:SMA外部HFCT互感器输入口

US:SMA外部HFCT互感器输入口
电源

内部电源
电池供电(16.8V锂电池)
正常工作时间
约7小时,充满时间约5小时
尺寸
长×宽×高
235mm×133mm×48mm
重量
0.85kg
环境

使用环境温度
-20℃至50℃
存储环境温度
-40℃~70℃
湿度
10%-90%(非冷凝)
海拔高度
≤3000m
